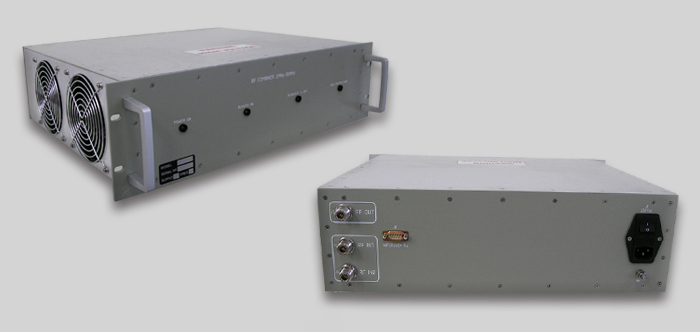

SOMMATORI TRASMITTENTI
Il Sommatore di potenza è l'elemento base usato per sommare le potenze RF di più trasmettitori e convogliarle verso un unica antenna a larga banda. E trova la sua naturale applicazione in installazioni in
cui lo spazio disponibile per le antenne è molto ridotto.
Sommatori potenza RF
Circuiti sommatori di potenza usati nelle configurazioni “a banco di potenza” di più trasmettitori su una unica antenna a larga banda, senza limiti sulla separazione
delle frequenze. Sono disponibili vari modelli con
potenza RF sino a 2kW nella gamma HF (2MHz- 30MHz) e 150W nella gamma VHF (38MHz- 76MHz)
Tipologie:
Sommatore HF da 2 Kw CW
Sommatore VHF da 150 W .
-Caratteristiche Tecniche
|
2÷30 MHz
|
Perdita di inserzione di una porta |
3,6dB max |
VSWR di ogni porta |
Tipico 1,2:1 <=1,8:1 a 2MHz |
Disaccoppiamento tra le due porte di ingresso |
20dB tipico >= 17dB a 30MHz |
Massima potenza applicabile su una porta |
2KW |
Massima potenza applicabile su ambedue le porte con segnali non in fase o frequenza |
1,4KW |
Dimensioni |
19" 3U |
Alimentazione |
220VAC 50Hz |
Caratteristiche Enviromentali |
Rispondente alla MIL STD 819 E |
Range di temperatura operativa |
-10÷+50 °C |
Range di temperatura di immagazzinamento |
-20÷ +85 °C |
|
