Multiaccoppiatori d'Antenna Attivi
Una famiglia di multiaccoppiatori attivi di moderna concezione che utilizza le
più recenti tecniche di amplificazione LNA e componenti di nuova generazione per ottenere prestazioni eccellenti in termini di figura di rumore e linearità. Gli accoppiatori attivi consentono l’accoppiamento di più ricevitori ad una singola
antenna senza riduzione del livello del segnale , in quanto il segnale d’antenna viene amplificato prima di essere distribuito ai ricevitori, in modo da garantire una perdita di inserzione di 0dB nominali.

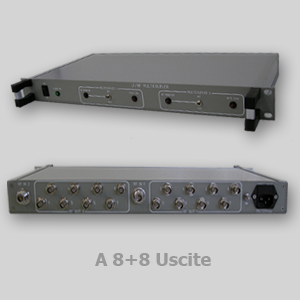

Multiaccoppiatore d'Antenna attivo MR2-8 , 8+8
Consente accoppiamenti tra 8+8 ricevitori radio e 2 antenne sulla gamma di frequenze VLF/LF/MF/HF (da 10kHz a 32MHz) con caratteristiche di bassa figura di rumore e alta
linearità. Realizzato a fronte di specifici requisiti
operativi, il Multiaccoppiatore è costituito da due identici e indipendenti accoppiatori MR 1x8
(1 antenna, 8 ricevitori) assiepati in un rack standard 19” 1U.
-Caratteristiche tecniche
|
2
|
Numero delle
Uscite ( ricevitori) |
8+8 |
Range di
Frequenza |
10kHz÷32Mhz 1° Antenna
10kHz÷32MHz 2° Antenna |
Impedenza |
50 Ohm |
Perdita di
inserzione In/Out |
0 dB±1dB
0 dB±2dB
agli estremi gamma |
Noise Figure
totale |
<=8dB |
VSWR |
<=1,5:1 / <=2:1 da 10kHz a 20kHz |
Separazione
tra le uscite |
>=30dB |
Massimo
segnale applicabile continuo |
30W rms |
Connettorizzazioni RF |
Tipo “N” per
gli ingressi d’antenna
Tipo “BNC”
per le uscite Ricevitori |
Dimensioni |
Rack Standard
19” 1U Profondità <= 270 mm |
Alimentazione |
220/110 Vac
con cambio tensione, 40 Va |
Peso |
<=3Kg |

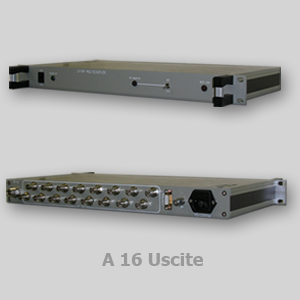

Multiaccoppiatore d’antenna attivo MR1-16A
E’ un recente prodotto
Ro.Ma. enginery progettato per l’impiego in sistemi di radiocomunicazione che per esigenze di installazione hanno un minimo numero di antenne
a disposizione. Il multiaccoppiatore MR1-16A consente l’accoppiamento di 16 ricevitori radio ad una singola antenna nella gamma di frequenze da 20kHz a 32MHz senza
riduzione del livello del segnale, in quanto il segnale d’antenna prima di essere distribuito ai ricevitori viene amplificato in modo da garantire una perdita di 0dB tra l’antenna e ciascun ricevitore.
-Caratteristiche tecniche
Numero di
ingressi d’antenna |
1
|
Numero di
uscite ai ricevitori |
|
Gamma di
frequenza
|
20kHz÷32 MHz |
Impedenza
ingresso/uscita |
50 Ohm |
Perdita
d’inserzione |
0 dB±1 dB (
20kHz÷32MHz) |
R.O.S.
ingresso/uscita |
≤1,5:1 (20kHz÷32MHz) |
Disaccoppiamento tra uscite |
≥ 30dB |
Figura di
rumore |
≤
8dB |
Intercept
point IP3 |
≥+40dBm |
BITE |
Monitoraggio
stato operativo dell’amplificatore RF con
indicazione di avaria |
Connettori RF |
Tipo “N” per
l’ingresso d’antenna
Tipo “BNC”
per le uscite ai ricevitori |
Alimentazione |
220/115 Vac
0,5 Amp |
Dimensioni |
19” Rack
Standard 1U
Profondità ≤
270 mm |
|
