Multiaccoppiatori Passivi su Scheda
La funzione fondamentale di un multicoupler è di consentire l’impiego più efficiente delle antenne disponibili, collegando più ricevitori alla stessa antenna o attuando
le configurazioni antenne-ricevitori più idonee ai requisiti operativi. Come ulteriore vantaggio, l’uso dei multiaccoppiatori offre l’opportunità di semplificare i cablaggi RF, con conseguente miglioramento delle prestazioni del sistema e risparmio di
costi. Ro.Ma. enginery ha sviluppato una famiglia di multiaccoppiatori Rx operanti nella gamma di frequenze
10kHz-32MHz, disponibili in formato scheda, una configurazione che consente flessibilità d’impiego e integrazione in sistemi più complessi.

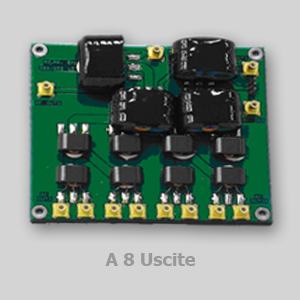

Scheda Multiaccoppiatore 8 uscite
Realizzato in tecnica passiva con materiali magnetici di ultima generazione, consente un impiego a larga banda nella gamma di frequenze VLF/LF/MF/HF ( da 10kHz a 32MHz) con una
alta linearità di perdita di inserzione ( ripple minore di 1 dB), variazioni della perdita di inserzione di 1dB e R.O.S.< = 1.3:1 nella gamma
20kHz-32MHz. Dispone inoltre di un divisore di potenza aggiuntivo che
permette, se collegato, di ampliare la multiplazione (con altra scheda aggiuntiva) a 16 uscite.
Realizzato su monoscheda 100 x 86 mm in vetronite è dotato di connettori SMB sia sull’ingresso che sulle uscite.
-Caratteristiche Tecniche
|
Numero degli Ingressi |
1+1 |
|
Numero delle Uscite |
8+2 |
|
Range di Frequenza |
10kHz÷32Mhz |
|
Impedenza |
50 Ohm |
|
Perdita di inserzione In/Out divisore per
otto uscite |
9,5dB±0,5dB (20kHz÷32MHz)<=12dB
tra 10 e 20kHz |
|
Perdita di inserzione In/Out divisore per
due uscite |
3,2dB±0,5dB (20kHz÷32MHz)<=4,5dB
tra 10 e 20kHz |
|
VSWR |
<=1,3:1 (20kHz÷32 MHz)<=1,5:1 tra 10
e 20kHz |
|
Separazione tra le uscite |
>= 25dB tra 20kHz e 32MHz >= 20dB tra 10
e 20kHz |
|
Massimo segnale applicabile continuo |
10 W rms |
|
Connettorizzazioni RF |
Tipo “SMB”per l’ingresso 1 e 2
Tipo “SMB” per le uscite Totale 11
connettori |
|
Dimensioni |
Scheda 100 x 86 x (h)20mm |
|
Fissaggi |
N° 4 fori da 3,5 mm |

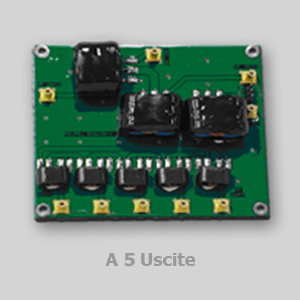

Scheda Multiaccoppiatore da 5 Uscite
La struttura di multiplazione, il tipo di scheda, il livello di potenza RF potenza ( 10 W CW) e le caratteristiche di progetto sono uguali a quelle della versione a 8 uscite.
Contiene al suo interno carichi artificiali per la dissipazione delle potenze di sbilanciamento per variazioni di impedenza delle 5 uscite.
Realizzato su monoscheda 100 x 86 mm in vetronite risulta connettorizzato SMB sia sull’ingresso che sulle uscite.
-Caratteristiche Tecniche
|
Numero degli Ingressi |
1+1 |
|
Numero delle Uscite |
5+2 |
|
Range di Frequenza |
10kHz÷32Mhz |
|
Impedenza |
50 Ohm |
|
Perdita di inserzione In/Out divisore per
otto uscite |
7dB±0,5dB (10kHz÷32MHz)
|
|
Perdita di inserzione In/Out divisore per
due uscite |
3,2 B±0,5dB (10kHz÷32MHz) |
|
VSWR |
<=1,3:1 (10kHz÷32MHz) |
|
Separazione tra le uscite |
>=30dB |
|
Massimo segnale applicabile continuo |
10 W rms |
|
Connettorizzazioni RF |
Tipo “SMB”per l’ingresso 1 e 2
Tipo “SMB” per le uscite Totale 7 connettori |
|
Dimensioni |
Scheda 100 x 86 x (h)20mm |
|
Fissaggi |
N° 4 fori da 3,5 mm |
|
