Matrici Audio-Dati
Le Matrici Audio-Dati della Ro.Ma. enginery sono usate nei sistemi di radiocomunicazione per interfacciare i canali audio-dati
trasmittenti e riceventi alle consolle operatori, commutando in modo flessibile gli ingressi sulle uscite secondo i requisiti operativi. Tutte le matrici sono di tipo “non-blocking”, cioè ciascuna uscita ha accesso indipendente a qualsiasi
ingresso, qualunque sia il numero di uscite collegate a quell’ingresso. La struttura modulare consente diverse configurazioni per diverse esigenze operative.
Caratteristiche principali:
Commutazione di tipo “non-blocking”
Configurazione flessibile
Valori di impedenza secondo le specifiche del Cliente
RS232, LAN 10/100 e controllo locale
Interfaccia segnale bilanciata o sbilanciata

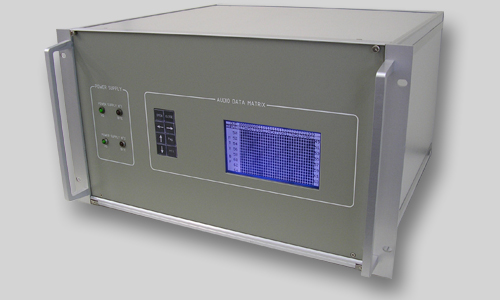

Matrice Audio/Dati MR496-3 64X64
La Matrice MR 496-3 è una matrice audio Rx/Tx da 64 input e 64
output realizzata in tecnica Rack Standard 19” da 6
Unità
E’
una matrice di tipo No Blocking di distribuzione
Audio e dati sia di ricezione che di trasmissione
con capacità di programmazione sia locali che linea
seriale.
La struttura della matrice è così sviluppata:
1 scheda CPU di
comando e controllo adibita anche alle comunicazioni
seriali RS-232/RS-485
8 schede di matrice Audio/Dati 64 input, 8
output bilanciati
4 schede di input per la terminazione delle
linee bilanciate di ingresso
4 schede di
gestione PTT (Opzionali)
2 alimentatori ( riserva a caldo )
1 assieme tastiera ed LCD per la gestione locale
dei nodi e la monitorizzazione dello stato matrice.
1 Cabinet Rack Standard da 19“ 6 unità
La matrice
e’ sviluppata in tecnica modulare e permette una intercambiabilità dei moduli a caldo con basso
tempo di MTTR.
Ogni modulo
rappresenta una sub matrice da 64 Input x 8 Output,
con capacità No Blocking, (ogni ingresso può
essere connesso su tutte le uscite).
La matrice è
equipaggiata con otto moduli di Sub matrice per la
realizzazione delle 64 uscite, e di doppio
alimentatore ( riserva a caldo)
L’opzione PTT,
prevede l’equipaggiamento di n°2 schede di Input e
n°2 schede di Output per la gestione dei 64 PTT di
ingresso e 64 PTT di uscita, pari numero con i 64
canali audio.
L’intera
architettura di matrice e’ realizzata allo stato
solido e permette sia l’allacciamento di linee
bilanciate a 600 Ohm che la connessione di linee
dati di tipo bilanciato e/o sbilanciato e velocità
massime di 100kbit/sec (RS-232/RS-422/TTL )
I singoli moduli
possono essere sostituiti a caldo senza interruzione
di servizio, ad esclusione della scheda CPU e
dell’assieme frontale.
Le interconnessioni
sono totalmente cablate a cavi piatti e connettorizzate.
Tutti gli ingressi e
le uscite sono protette da corto circuiti e da
limitatori di tensione.
-Caratteristiche Tecniche
Numero degli Ingressi Audio
|
64 |
Numero delle Uscite Audio
|
64 |
Guadagno In/Out (matrici audio) |
0 dB +- 0,5 dB |
Banda passante ( audio) 3 dB |
DC ÷ 200 KHz |
Massima perdita per no blocking |
- 2 dB |
Isolamento Input - Input |
> 70 dB |
Isolamento Output - Output |
> 70 dB |
Isolamento trasversale |
> 70 dB |
Tempo di commutazione ( audio) |
< 10 mS |
Impedenza di ingresso/uscita |
600 Ohm nom. programmabile in alta impedenza |
Massimo livello applicabile |
+ 20 dBm |
Distorsione massima |
< = 1% |
Protocolli di comunicazione |
1) compatibile Arconia, 2) compatibile Elmer,
i due protocolli vengono riconosciuti
automaticamente |
Interfaccia di comunicazione |
RS-232 RS-485, 4/2 Fili programmabili
tramite Dip Switch |
Opz. PTT |
N° 64 ingressi Appeso/Massa e n° 64 Uscite
Appeso /Massa da + 28 Vdc/ 70 mA max |
Alimentazione |
220 / 115 Vac, Doppio alimentatore di Back
Up a caldo con segnalazione a display
dell’eventuale avaria |
Dimensioni |
Rack Standard 6 U 19” profondità 460 mm |
Range di
temperatura |
-10 ÷ +50
C° |
|
