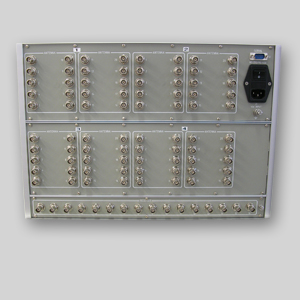

Matrici antenne riceventi

Una famiglia di matrici RF di costruzione modulare per la commutazione tra antenne e ricevitori RF operanti nelle bande di frequenza VLF/LF/MF/HF (da 20kHz a 32MHz).

Caratteristiche principali:

• Collegamento “non-blocking” di più ricevitori alla stessa antenna

• Configurazione a rack standard 19”, da 3 Unità a 7 Unità

• Costruzione robusta e funzionamento affidabile che rendono le matrici particolarmente adatte a impieghi militari

• Progetto hardware e software basato sugli sviluppi più recenti  nella commutazione RF, nelle tecniche di controllo remoto e nei componenti.

• Controllo , conservando capacità di controllo locale tramite tastiera e display

• Alto disaccoppiamento ingresso-uscita

La famiglia di matrici, è sviluppata secondo principi modulari che consentono di smistare  Antenne LF/MF/HF ( 20KHz ÷ 32MHz)

Ricevitori, con capacità “non blocking” di connessione di più ricevitori alla stessa antenna.

Realizzata in configurazione Rack standard 19” da 3 fino a 7 Unità, le matrici sono costruite sulla base di criteri di robustezza e affidabilità che le rendono particolarmente adatte anche all’impiego in applicazioni militari.

Il progetto della matrice impiega  avanzate realizzazioni tecnologiche hardware e software nel campo della commutazione RF e della gestione a microprocessore dei vari assetti operativi,  pur conservando le possibilità di controllo manuale del funzionamento.

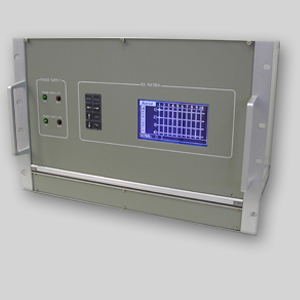

Un ampio display grafico LCD a colori e una tastiera consentono in locale il controllo degli smistamenti.

Il principio di modularità è mostrato nello schema a blocchi.

-Le dimensioni standard della famiglia di matrici sono:

• 5 Antenne - 4 Ricevitori Case 19" 3U

• 5 Antenne - 8 Ricevitori Case 19” 3U

• 5 Antenne - 12 Ricevitori Case 19” 3U

• 5 Antenne - 16 Ricevitori Case 19" 6U

• 5 Antenne - 20 Ricevitori Case 19" 6U

• 5 Antenne - 24 Ricevitori Case 19” 6U

• 5 Antenne - 28 Ricevitori Case 19" 6U

• 5 Antenne - 32 Ricevitori Case 19" 6U

• 10 Antenne - 4 Ricevitori Case 19" 3U

• 10 Antenne - 8 Ricevitori Case 19” 3U

• 10 Antenne - 12 Ricevitori Case 19” 6U

• 10 Antenne - 16 Ricevitori Case 19" 6U

• 10 Antenne - 20 Ricevitori Case 19" 6U

• 10 Antenne - 24 Ricevitori Case 19” 6U

• 10 Antenne - 28 Ricevitori Case 19" 6U

• 10 Antenne - 32 Ricevitori Case 19" 6U

• 20 Antenne - 16 Ricevitori Case 19” 7U

Matrice d’antenna  ricevente RX12-Ant10

La matrice ha la funzione di effettuare lo smistamento di 10 antenne LF/MF/HF ( 20KHz ÷ 32MHz)  su un numero massimo di 12 ricevitori, con capacità “non blocking” di connessione di più ricevitori alla stessa antenna.

Realizzata in configurazione Rack standard 19” da 3 unità, la matrice è costruita sulla base di criteri di robustezza e affidabilità che la rendono particolarmente adatta all’impiego in applicazioni militari e di tipo militare.

E’ possibile realizzare configurazioni ridotte (4 ricevitori/8 ricevitori) conservando la stessa architettura hardware e software, disabilitando le funzioni non desiderate.

                            -Caratteristiche tecniche

Gamma di Frequenza	da 20 kHz a 32 MHz
Numero dei Ricevitori	12
Numero di Antenne	10
R.O.S. ingresso/uscita	1,4:1  per f > 110kHz migliore di 2,0:1 per  20KHz < f <100 kHz
Tipo di switch	Rele’ RF a basso assorbimento
Isolamento tra i Ricevitori connessi su antenne diverse	70 dB tipico
Isolamento tra le Antenne	70 dB tipico
Perdita di inserzione	-6,5 dB +- 0,5 dB
Potenza RF sostenibile	≤ 1W RF
Tempo di commutazione	≤ 5 msec
Controllo locale	Tastiera e display
Controllo remoto	Linea seriale RS-232/RS-422
Velocita’ linea seriale	9600 bps
Connettori RF	BNC
Connettore Linea seriale remota	9 pin Sub D
Connettore Alimentazione	IEC Plug
Alimentazione	110 ÷ 220 Vac
Dimensioni	19” 3U profondità 330 mm max
Temperatura operativa	-10 ÷ +50 C°
Temperatura di immagazzinamento	-20 ÷ +85 C°
Caratteristiche ambientali	Secondo MIL STD 810 E
