ALTOPARLANTI
AMPLIFICATI
Una famiglia di altoparlanti amplificati progettati per uso a bordo nave e in applicazioni
campali.

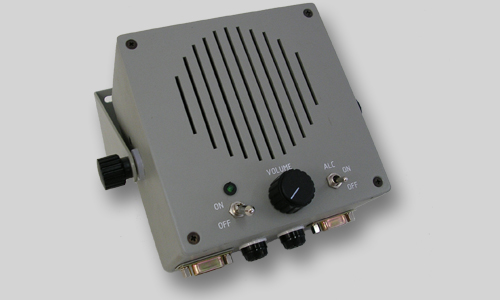

Altoparlante amplificato MR 1507
L’altoparlante di tipo amplificato è realizzato per impieghi di tipo
navale e/o campale.
Predisposto per
ricevere una alimentazione (+21÷32Vdc) su di un
connettore di tipo Cannon 9 poli Maschio di
ingresso, consente l’allacciamento diretto verso
l’utenza TTM101 della linea di alimentazione +28Vdc
e della linea audio mediante connettore Cannon 9
poli Femmina.
L’impiego di moderne
tecniche di amplificazione consente di ottenere
potenze >= a 12W rms con distorsioni <= a 0,5%
Dotato di apposita
flangia di fissaggio preforata, permette un agevole
sistemazione in ogni tipo di impiego.
L’altoparlante è
dotato di Switch ON/OFF frontale che oltre
all’accensione/spegnimento dei circuiti interni,
provvede anche alle stesse operazioni verso l’utenza
TTM101.
Mediante appositi
circuiti di equalizzazione di ingresso, mantiene
costante il volume di uscita, regolato mediante
potenziometro locale, al variare del livello di
ingresso per un Range di circa 40dB.
Questa soluzione
permette di regolare il volume di uscita
indipendentemente dal livello della sorgente.
Il circuito di equalizzazione di volume (ALC) può essere
disinserito mediante interruttore frontale.
Realizzato in contenitore metallico di alluminio è dotato di
altoparlante in materiale tropicalizzato per poter
essere impiegato anche in ambienti umidi.
-Caratteristiche Tecniche
Connessione Audio Input |
DB 9
Poli Femmina pin 2 (Audio) e 3 (GND) |
Impedenza Audio Input |
600 Ohm |
Banda Audio di risposta |
200Hz÷ 12.000Hz ±2 dB |
Connessione +24Vdc Out per Utenza TTM |
DB 9
Poli Femmina pin 1 (+24Vdc) e 5 (GND) |
Livello Audio Input (ALC Inserito) |
Da –40dBm a +10dBm |
Potenza di uscita @ +28Vdc |
>=12W rms max (con ALC inserito)
>=18W rms max (senza ALC) |
Distorsione alla massima potenza @ +28Vdc |
<=0,5% con ALC @ 12W rms
<=2% senza ALC @ 18W rms |
Regolazione Volume |
Potenziometro 1 giro |
Alimentazione DC |
Da 21 a 28Vdc 1,5A Max |
Connettore Alimentazione di ingresso |
|
Materiale del Contenitore |
Alluminio 1 mm verniciato RAL 7030 Grigio
Marina |
Dimensioni |
H=120mm L=120mm P=77,5 mm |
Peso |
<=1 Kg |
Fissaggio |
Mediante staffa e fori sagomati |
|
